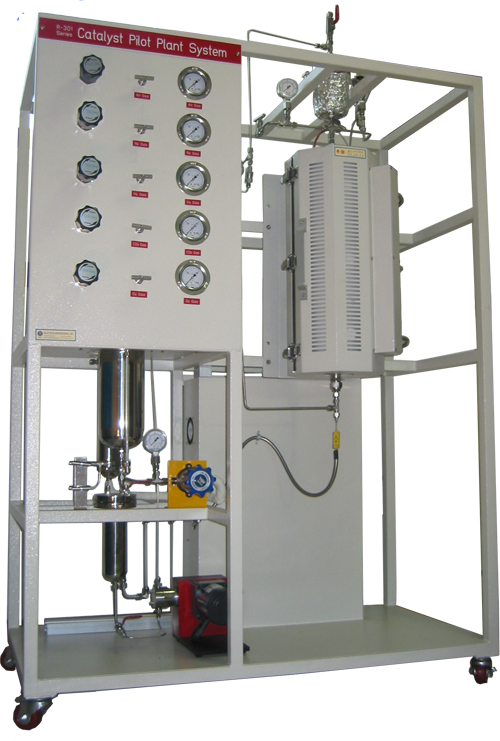

Проточный трубчатый каталитический реактор R-301
Проточный каталитический реактор R-301 обеспечивает стабильную подачу газов и жидкостей в реакционную зону при давлении до 400 бар и температуре процесса до 800 °С и минимальном градиенте температур по всей длине реактора. Такая стабильность достигается за счет подбора качественных комплектующих системы, таких как: контроллер расхода газа; дозирующие насосы высокого давления; термопары, размещенные как в реакционной зоне, так и внутри электрического нагревателя; а также регулятор обратного давления.
- Каждый элемент трубчатого реактора может быть оснащен предохранительным клапаном, на случай, если на каком-то участке проточной системы произойдет закупорка трубопровода.Перед подачей компонентов в зону реактора, мы рекомендуем устанавливать емкость для предварительного подогрева и смешения компонентов, это позволит провести процесс более предсказуемо, поскольку все компоненты перед подачей в проточный реактор будут иметь одинаковую температуру и будут равномерно перемешены.Если температура реакции более 250 °С, то для защиты регулятора обратного давления, на выходе из реактора устанавливается конденсатор.Сбор жидких продуктов реакции осуществляется в сепараторе, а газообразные компоненты могут быть направлены снова в реактор (циклический процесс) или выброшены в атмосферу.Управление трубчатым (проточным) каталитическим реактором осуществляется при помощи удобного программного комплекса на базе LabView, который позволяет контролировать температуру и давление в системе, а также расход исходных компонентов. Кроме того приемные емкости могут оснащаться весами и газоанализаторами, что позволит, более точно рассчитать массовый баланс реакции.Основные характеристики
- Объем реактора: 5 мл -2 л
- Расчетное давление: 70 – 400 бар
- Расчетная температура: 800 °С
- Рабочая температура: 650 °С
- Скорость подачи жидкости: 0,02 -100 л/мин
- Скорость подачи газов: 0.05 - 3 л/мин
- Материал изготовления: Нержавеющая сталь (316SS); Hastelloy C-276
Функциональные возможности:- Возможна организация подачи реагентов как снизу вверх, так и сверху вниз
- Для отвода избыточного тепла в экзотермических процессах, возможна установка внутрь трубчатого каталитического реактора охлаждающего элемента
- Для анализа реагентов проходящих через реактор, в системе может быть установлен автоматический пробоотборник
