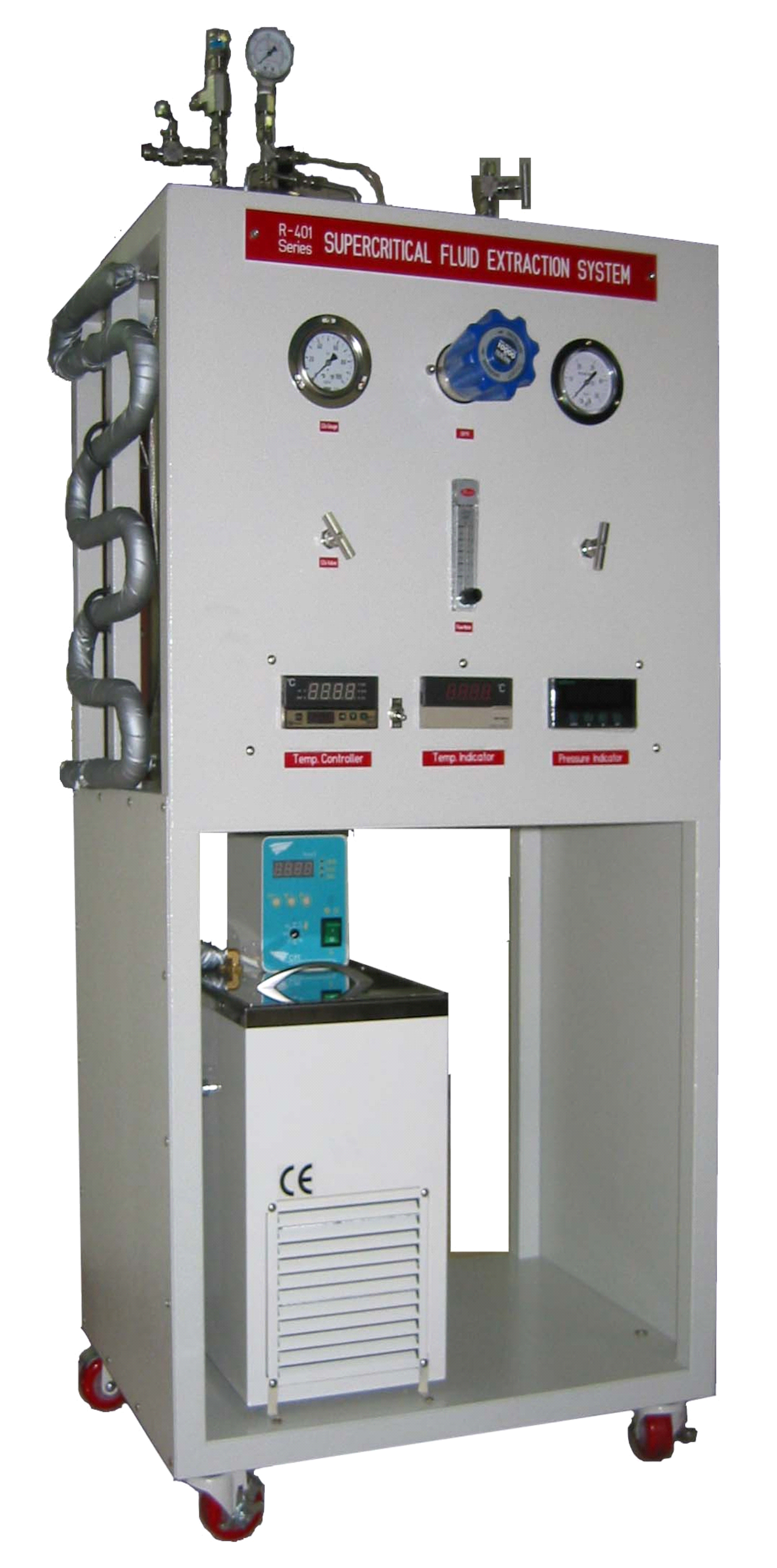

Система для сверхкритической флюидной экстракции (СКФ СО2 экстрактор)
Сверхкритическая флюидная экстракция применяется для выделения определенных компонентов смеси. Система сверхкритической флюидной экстракции (СКФ) способна работать при температуре до 500 °С и давлении 700 бар. Для наиболее распространенных веществ используемых в сверхкритической химии этих условий будет более чем достаточно. Реактор может работать в проточном режиме, в качестве СО2 экстрактора или в периодическом режиме, для выполнения синтезов в сверхкритических средах.
- В режиме экстракции, углекислота подается в охлаждающий змеевик, в котором поддерживается температура до -15 °С, и в сжиженном состоянии с помощью насоса высокого давления нагнетается в сосуд для экстракции. В реакторе СКФ СО2 происходит нагрев диоксида углерода до нужной температуры, а для поддержания давления в системе на выходе из экстрактора установлен регулятор обратного давления. Таким образом, в системе, создается необходимое давление и температура, и углекислота переходит в сверхкритическое состояние. Внутри реактора располагается сетка, в которой находятся экстрагируемые материалы. Экстракт, растворенный в диоксиде углерода, покидает сосуд и попадает в конденсатор, который установлен для защиты регулятора обратного давления от перегрева. Далее извлекаемый продукт попадает в сепаратор, а проходящий газ выбрасывается в атмосферу. В некоторых случаях, для улучшения растворимости экстрагируемых материалов может быть полезно добавление со-растворителей, для этих целей, к системе может быть подключен дополнительный дозирующий насос высокого давления.Основные характеристики
- Вместимость: 50 мл – 10 л (опционально: 20 л – 1000 л)
- Расчетное давление: 700 бар
- Расчетная температура: 500 °С
- Материал изготовления:
- Нержавеющая сталь (316SS), Hastelloy C-276, Monel (никелево-медный сплав), Inconel (никелевый сплав), Титановый сплав, Циркониевый сплав.
- Мощность электрического нагревателя: 0.5 – 5 кВт
- Станина: Напольная
Функциональные возможности:- Для сверхкритической флюидной экстракции доступно варьирование любыми параметрами процесса: температурой, давлением, объемом и др.
- Возможен подбор сосуда стандартного объема (от 20 мл до 2 л), сосуды большего объема также доступны, по запросу заказчика.
- Сосуды емкостью от 20 мл до 500 мл спроектированы для работы при давлении до 700 бар, сосуды емкостью 1-2 л, способны работать при давлении до 350 бар.
- СКФ СО2 экстрактор и системы СКВО могут работать под управлением программного обеспечения «LabVIEW», позволяющего полностью контролировать параметры процесса.
